Что такое бетононасос?

Коротко о бетононасосах

Для перемещения бетонной смеси в пределах строительной площадки успешно используется трубопроводный транспорт. Его основным технологическим преимуществом является возможность бесперегрузочной подачи смеси по горизонтали и вертикали. Транспортировка по трубопроводам облегчает подачу смеси в густоармированные конструкции и труднодоступные для других средств механизации участки. Она наиболее эффективна при больших объемах бетонирования и организации работ, исключающей частые перерывы. Трубопровод предохраняет окружающую среду от загрязнения, а транспортируемый материал - от неблагоприятного влияния среды. Подача бетонной смеси по трубопроводам осуществляется пневматически либо бетононасосами.

Пневмонагнетатели применяют преимущественно на объектах с небольшими объемами бетонных работ при расстоянии подачи смеси 120-150 м. Несмотря на простоту и невысокую стоимость пневмонагнетателей, они не получили широкого распространения из-за цикличности работы, необходимости компрессорной установки и мощного ресивера. Они были вытеснены более совершенными бетононасосными установками, когда промышленность освоила выпуск бетононасосов с гидроприводом.

Бетононасосный транспорт бетонной смеси получил широкое развитие, особенно поршневые бетононасосы периодического действия с механическим и гидравлическим приводами.

При всасывающем ходе поршня бетононасоса с механическим приводом нагнетательный клапан перекрывает выход в бетоноотвод, а при достижении поршнем крайнего положения и заполнении смесью полости рабочего цилиндра закрывается всасывающий клапан , и смесь поршнем при открывшемся нагнетательном клапане выдавливается в бетоноотвод. Синхронность работы клапанов и поршня обеспечивается кулисным механизмом.

Основные преимущества поршневых насосов с гидроприводом по сравнению с насосами с механическим приводом - незначительные динамические нагрузки на механизмы, детали насоса и бетоноотвода, а также гарантированное максимальное давление, превышение которого исключается, - способствует их надежности.

Бетононасос представляет двухцилиндровый поршневой механизм с гидравлическим приводом. При движении поршней бетонная смесь из приемного бункера под действием силы тяжести и создаваемого в цилиндрах разрежения поочередно засасывается в один из транспортных цилиндров, а из него поршнем подается в бетоновод. Оба поршня работают синхронно в противоположных фазах (направлениях), т. е. когда один поршень всасывает смесь из приемного бункера, другой нагнетает ее в бетоновод.

Поток бетонной смеси при тактах всасывания и нагнетания изменяется с помощью двух шиберных пластин: вертикальной и горизонтальной. Вертикальная поочередно перекрывает выходные отверстия транспортных цилиндров, горизонтальная - отверстия приемного бункера. Для улучшения всасывания бетонной смеси в нем предусмотрен побудитель, состоящий из горизонтального лопастного вала и привода.

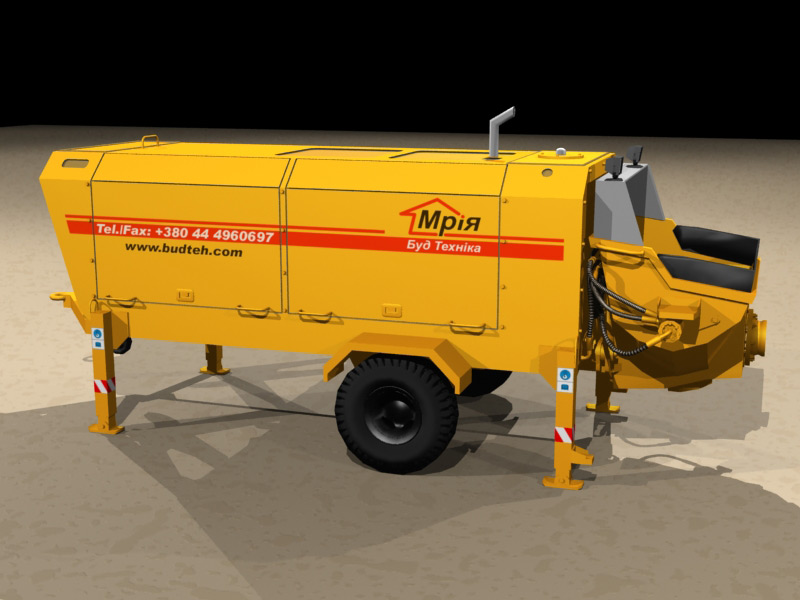

Бетононасосы разделяют на два типа: передвижные (автомобильные) и стационарные. Они оборудуются шарнирно-распределительными стрелами (манипуляторами бетоноводов) . Манипуляторы освобождают от трудоемких операций по монтажу бетоноводов, исключают необходимость иметь в наличии распределительные лотки и ручную перекидку бетонной смеси при ее укладке.
